¿CUÁNDO SE OCUPA LA DISPOSICIÓN DE CABLES T568A Y T568B?

 ¿Qué son los estándares de cableado T568A y T568B?

Como sabemos, los cables de red se componen de cuatro pares de cables, cada uno de los cuales consta de un cable de color sólido y una franja del mismo color. Para la red Ethernet 10/100BASE-T, solo se utilizan dos pares de cables (naranja y verde). Los otros dos pares de cables (de color marrón y azul) se utilizan para otra aplicación de red Ethernet o para conexiones telefónicas. La utilización de un cable directo o cruzado dependerá del tipo de conexión que se necesite. Para normalizar la disposición de cables, se utilizan dos estándares, el T568A y T568B, los cuales proporcionan esquemas de cableado para la terminación de los cables de red en enchufes, así como enchufes RJ45 de ocho posiciones.

¿Qué son los cables directos y cruzados?

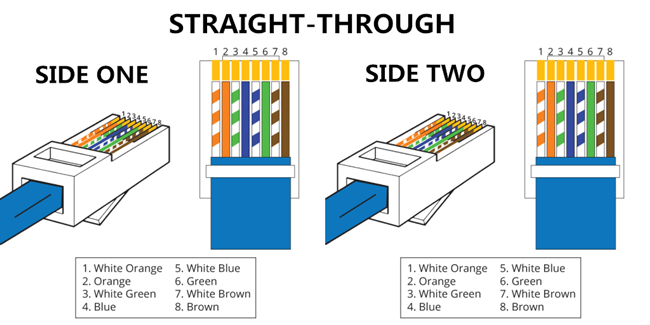

Un cable directo es un tipo de cable de par trenzado que se usa en las redes de área local para conectar un ordenador a un núcleo de red como por ejemplo un enrutador. Este tipo de cable también se conoce como cable de conexión y es una alternativa a las conexiones inalámbricas donde uno o más ordenadores acceden a un enrutador a través de una señal inalámbrica. En un cable directo, los colores de cada par de cable coinciden. Para el cable de conexión directa se aplica solo un estándar de cableado: ambos extremos utilizan o bien el estándar de cableado T568A o bien el estándar T568B. En la siguiente figura se muestra un cable de conexión directa con sus dos extremos cableados según el estándar T568B.

Un cable cruzado de Ethernet es un tipo de cable Ethernet que se utiliza para conectar dispositivos de computación directamente. A diferencia de los cables de conexión directa, los cables cruzados utilizan dos estándares de cableado diferentes: un extremo usa el estándar de cableado T568A y el otro utiliza el estándar de cableado T568B. El cableado interno de los cables cruzados de Ethernet invierte las señales de transmisión y recepción. Este tipo de cable se usa con más frecuencia para conectar dos dispositivos del mismo tipo: por ejemplo, dos ordenadores (a través del controlador de interfaz de red) o dos switches entre sí.

Por lo general, los cables directos se utilizan principalmente para conectar dispositivos diferentes. Y los cables cruzados para conectar dispositivos similares.

Utilice un cable directo para los siguientes dispositivos:

• De switch a enrutador
• De switch a PC o servidor
• De Hub (concentrador)a PC o servidor

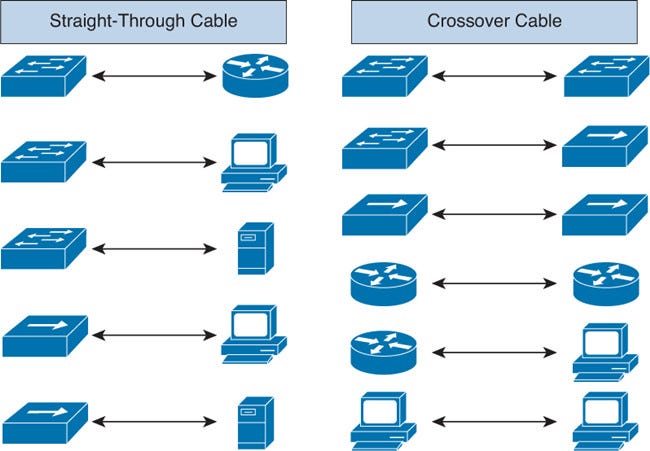

Use cables cruzados para los siguientes dispositivos:

• De switch a switch
• De switch a concentrador
• De concentrador a concentrador
• De enrutador a enrutador
• De puerto Ethernet en enrutadora tarjeta de red en un PC
• De PC a PC
